§１４．一般角柱磁石により作られる磁界

３）一般角柱磁石の定義（左手系）

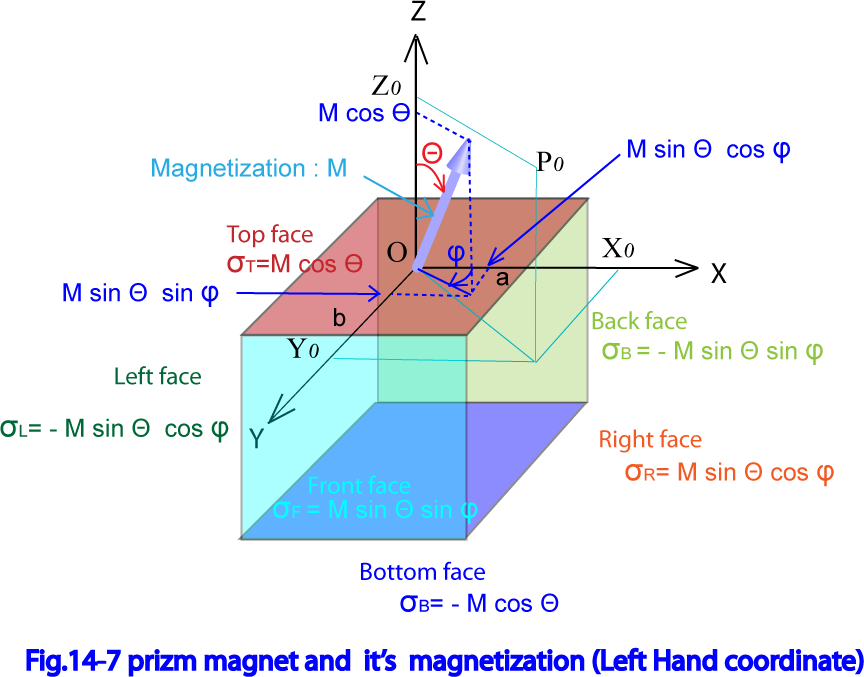

Fig.14-7に一般角柱磁石の定義を示す。磁石の上面の中心を原点とし–a≤X≤a, -b ≤Y≤b の範囲で磁石上面が定義されているものとするまたZ方向の長さは　2c　とする。
これが一般角柱磁石の固有座標の定義（左手系）とする。
磁化Mは、磁石内部で一定と仮定し、極座標表示で(θ , φ ) の向きで、大きさMとする。（Fig.14-7参照） この時、各６つの面に現れる磁化の大きさは、各面毎に一定となりFig.14-7に示したように各面の表面磁化 は上、下、左、右、前、後の順に

Mcos⁡θ ,-Mcos⁡θ , -Msin⁡θsin⁡φ , Msin⁡θsin⁡φ , Msin⁡θcos⁡φ , -Msin⁡θcos⁡φ 式(14-22)
